1μA超低静态电流同步升压转换器YX2117
2022-07-07
分享至
描述DESCRIBE
YX2117是一款具有1μA的静态工作电流的高效率同步升压转换器。它专为由碱性电池、镍氢充电电池、锂锰电池或锂离子充电电池供电的产品而设计，如TWS耳机、高端手环手表、NB-loT、远程在线测量及便携式工业设备等。

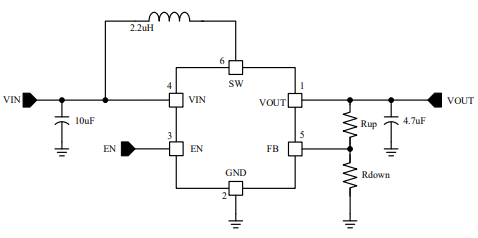

典型应用DEMO SCHEMATIC
产品特点PRODUCT FEATURES
一、真关断
YX2117的同步升压电路架构，使得其在EN关断模式及输出短路条件下，输入与输出完全断开，关断模式下，静态电流低至0.2μA。
二、工作模式切换&轻载高效

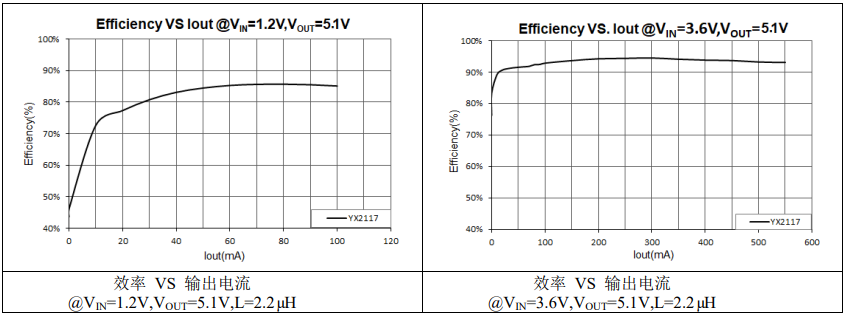

对于便携式电子产品来说，轻载条件下的高效率对于延长电池工作时间至关重要，YX2117为保持极低的整机功耗和更高的转换效率，它可以根据负载电流大小的变化，在不同的工作模式下切换（轻载PFM模式、重载PWM模式），从而实现转换效率最大化和整机功耗最小化。它在20μA的负载下，转换效率高达83.3%。对于3.6V转换为5.1V的应用，在200mA负载下，它可实现高达94.2%的转换效率。

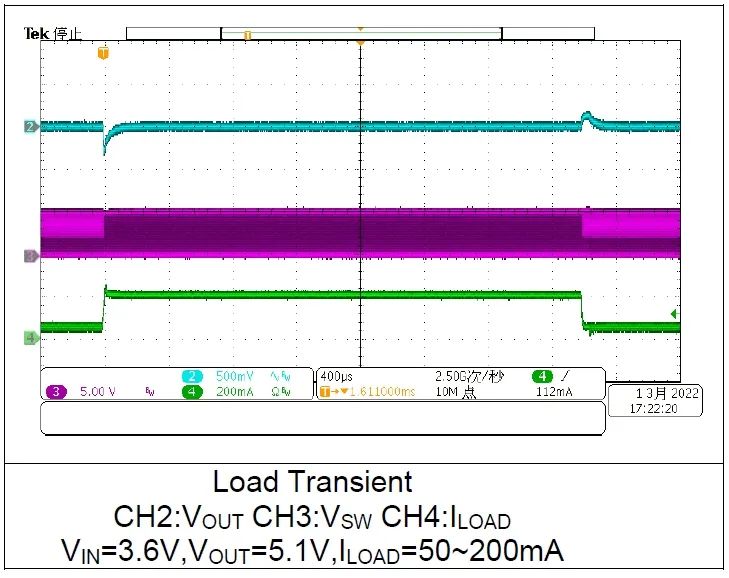

三、瞬态响应
YX2117固定工作频率1.2MHZ，其独特的电路架构，确保了其出色的瞬态响应特性和环路稳定性。
供货信息BUSINESS CONSULTING

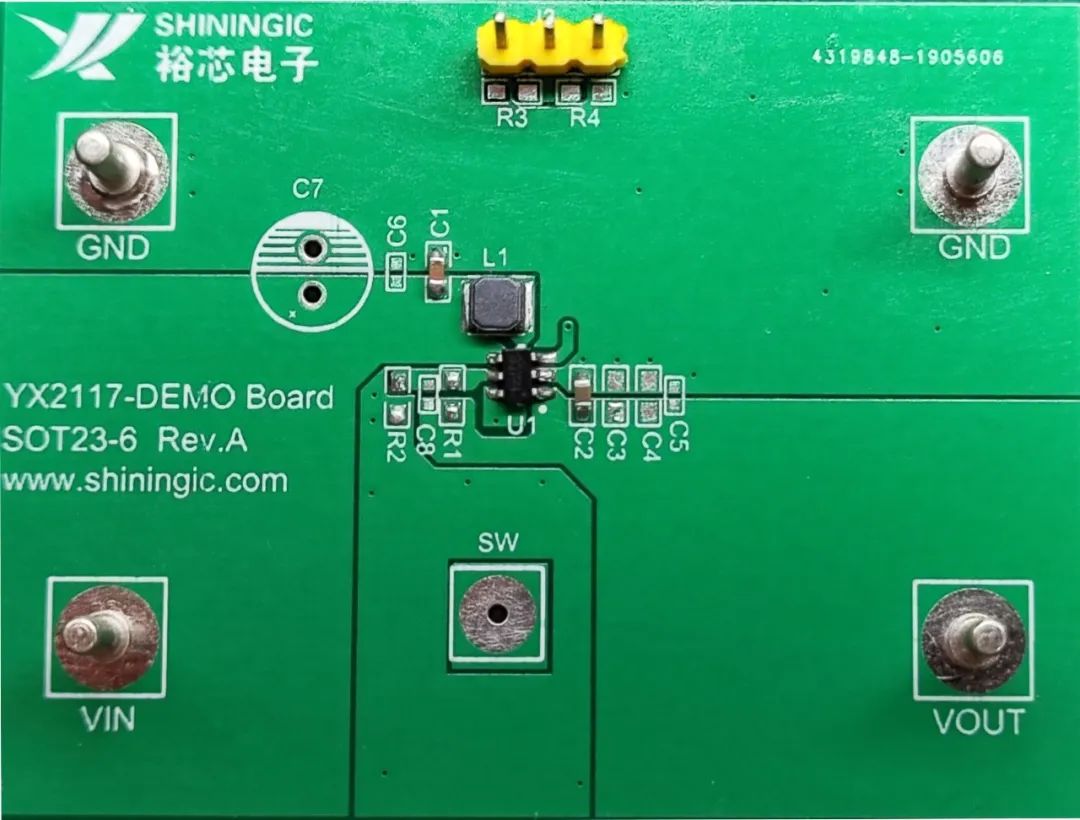

YX2117提供可调输出电压版本和固定输出电压版本，绿色小型化的SOT23-6和DFN2x2-6封装，满足了多数应用场景的需求，具体供货信息可联系我司销售团队，欢迎各界人士洽谈合作！
